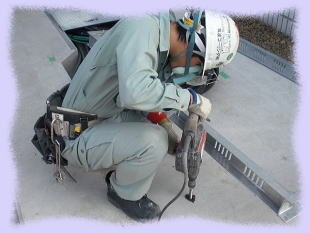

ここでは一般にコンクリートにボルトや鉄筋を打ち込む工事です。
@コンクリート基礎に空調機械等を設置固定する場合のアンカー工事。
Aコンクリート基礎増打ち等に使用する場合のアンカー工事。

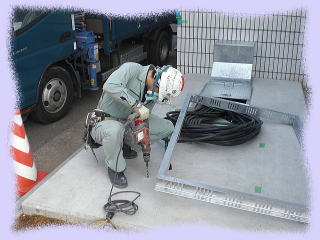

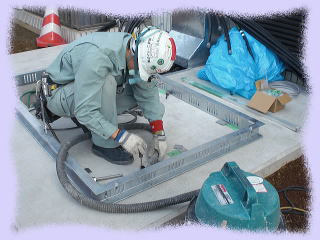

Bコンクリート基礎に電気盤の設置又は外灯等の設置固定する場合のアンカー工事。
Cコンクリート建造物を耐震補強する場合のアンカー工事。
穿孔された穴にアンカーを差込み打撃回転又は締め付けを行い、金属拡張部分が
くさび状態となり、固着する方式のアンカーです。
【オールアンカー】 【ボルトアンカー】 【グリップアンカー】
穿孔された穴に接着剤を充填し、アンカー筋を挿入し、硬化固着
させる方式のアンカーです。
ネジボルト又は異形鉄筋を回転・打撃方式で
接着剤を撹拌させて打ち込む方式です。 ※耐アルカリ性に優れるRタイプ
(日本デコラックス社製)
予め穿孔した穴に接着剤(エポキシ樹脂又は、エポキシアク
リレート)を注入しアンカー筋をまわしながら押し込み
施工する方式です。
※ARケミカルセッター(EX-400) ※ARケミカルセッター(EA-500)
エポキシ樹脂を主成分 エポキシアクリレートを主成分
とした接着剤。 とした接着剤。
Mネジボルト | ||||
M-8(120L) | M-10(130L) | M-12(150L) | M-16(180L) | M-20(250L) |
M-22(300L) | M-24(400L) | M-30(500L) |
※注意
Mネジボルトアンカー筋は、Wナット+平ワッシャー込み。
標準長さとして全長は( )内の長さになります。
@ボルトサイズの確認。
A材質(メッキ、ドブ、SUS)の確認。
Bボルト全長及び埋め込み深さ、頭だし(高さ)の確認。
C打ち込む本数の確認。
D使用する接着剤の確認。
異形鉄筋 | |||||
D-10 | D-13 | D-16 | D-19 | D-22 | D-25 |
@異形鉄筋のサイズ、種類(SD295A・SD345)の確認。
A鉄筋の全長及び埋め込み深さ、頭だし(高さ)の確認。
Bネジ有り又は、ネジ無の確認。
C打ち込む本数の確認。
D使用する接着剤の確認。
